ΣΥΝΟΠΤΙΚΑ

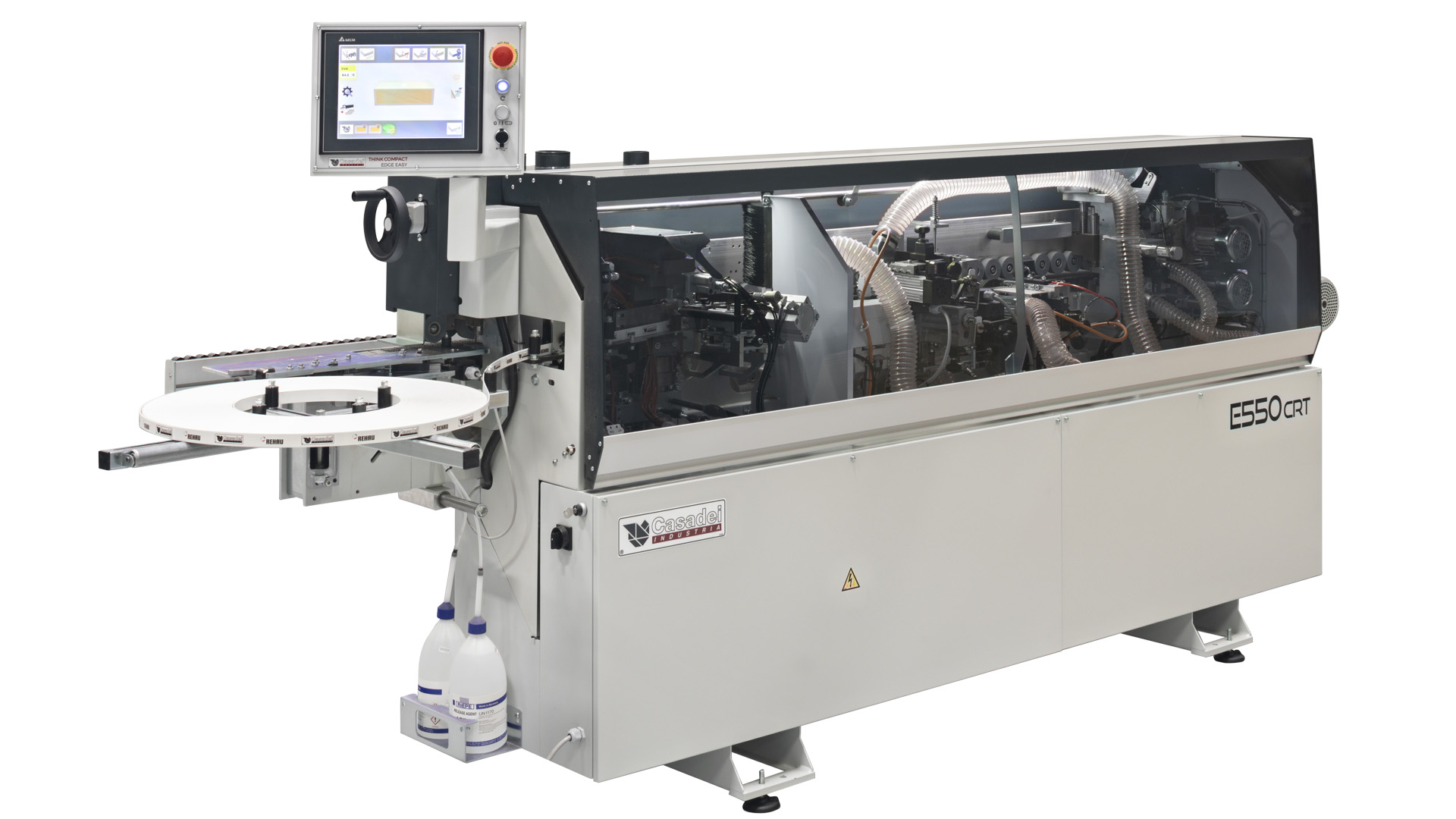

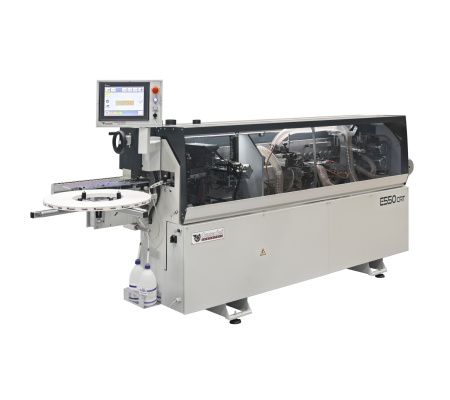

Νέα αυτόματη συγκολλητική περιθωρίων Ε550 Τ - E550 CRΤ: Υψηλή ποιότητα επεξεργασίας για κάθε ανάγκη.
Χώρα προέλευσης: ΙΤΑΛΙΑ.
Η εταιρεία μας διαθέτει εξειδικευμένο προσωπικό και παρέχει τεχνική υποστήριξη, service και ανταλλακτικά.
Περιλαμβάνεται: ΕΓΓΥΗΣΗ 1 ΕΤΟΥΣ
Ε550 Τ : Aυτόματη συγκολλητική περιθωρίων με standard υβριδικό καζάνι (άνω) για θερμόκολλα (EVA) και κόλλα πολυουρεθάνης (PUR), ερπύστρια προώθησης κομματιών και προπλάνες.

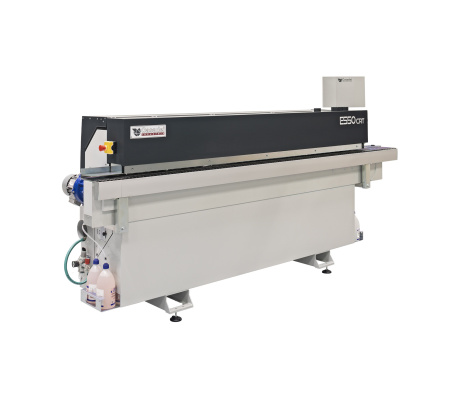

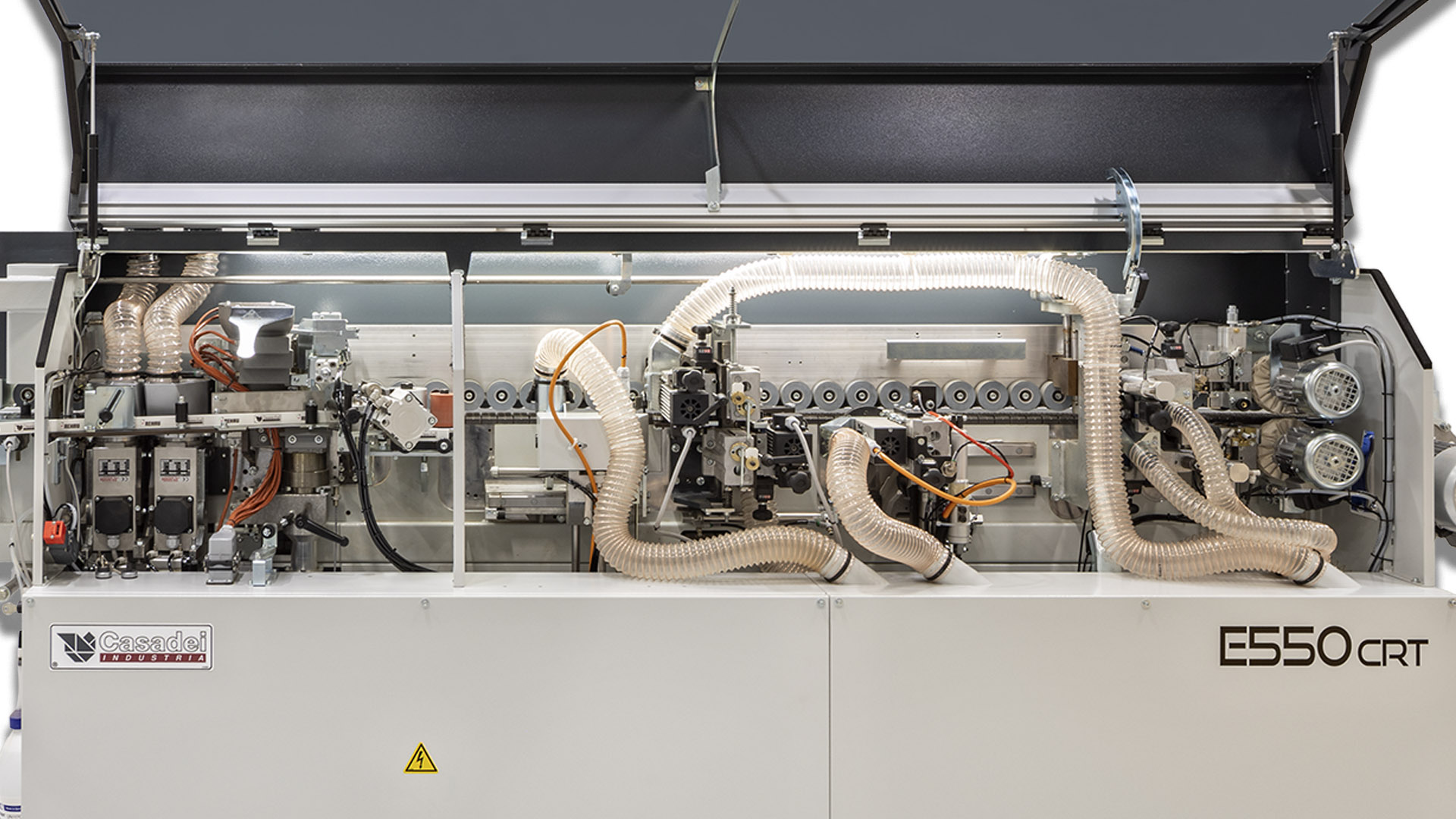

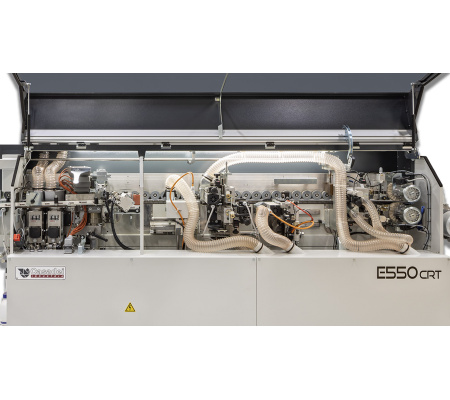

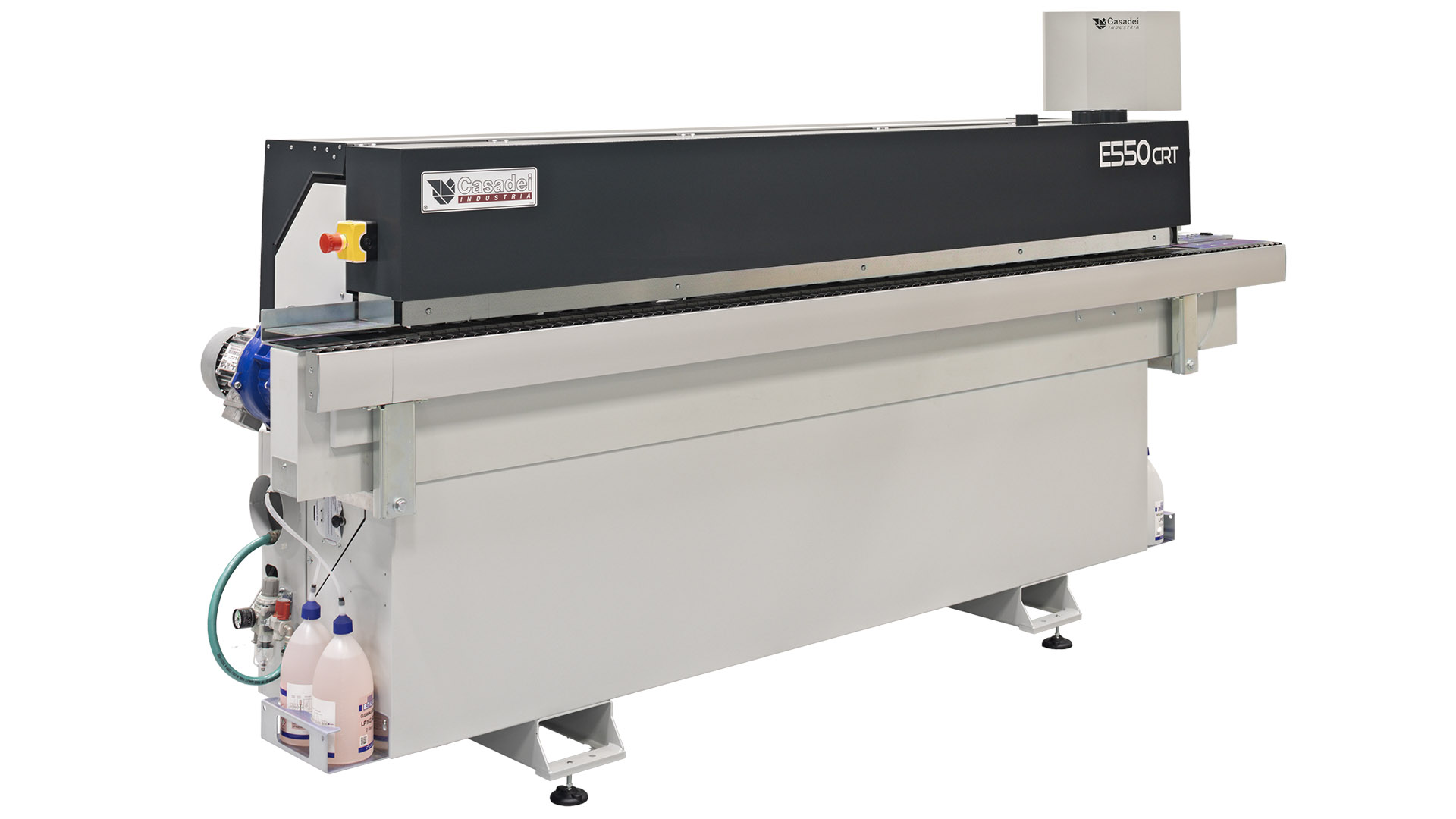

Ε550 CRT : Aυτόματη συγκολλητική περιθωρίων με standard υβριδικό καζάνι (άνω) για θερμόκολλα (EVA) και κόλλα πολυουρεθάνης (PUR), ερπύστρια προώθησης κομματιών, προπλάνες και στρογγυλευτή γωνιών (post-forming).

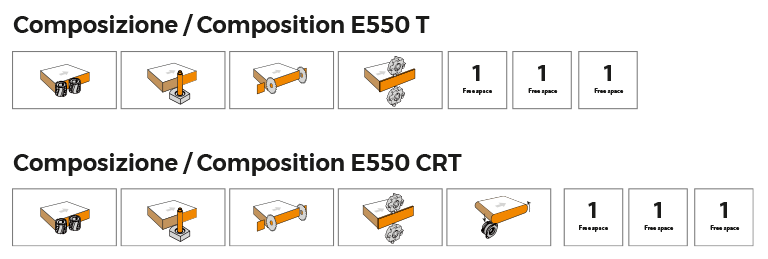

Σύνθεση μηχανής:
Κορυφαία ποιότητα επεξεργασίας:

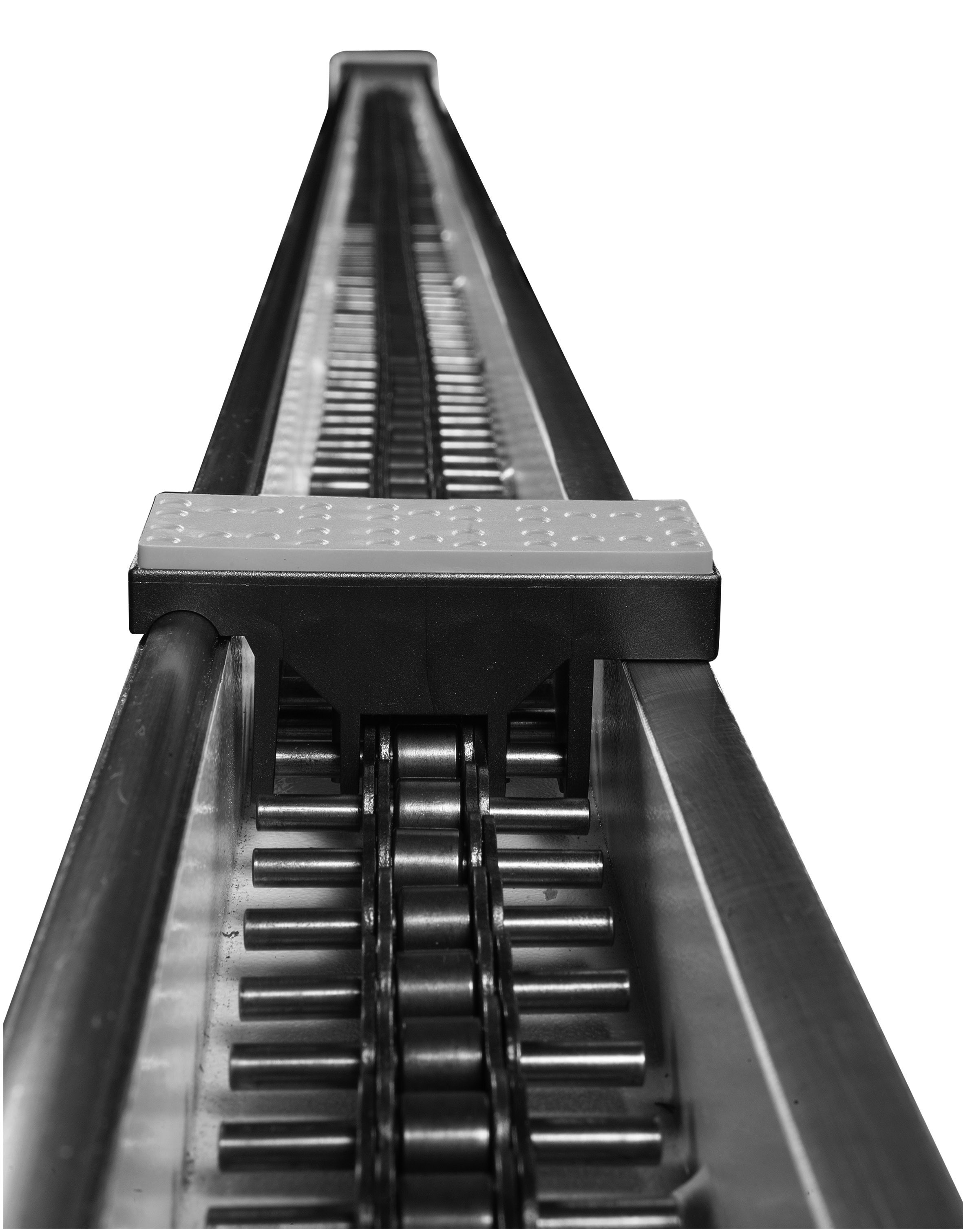

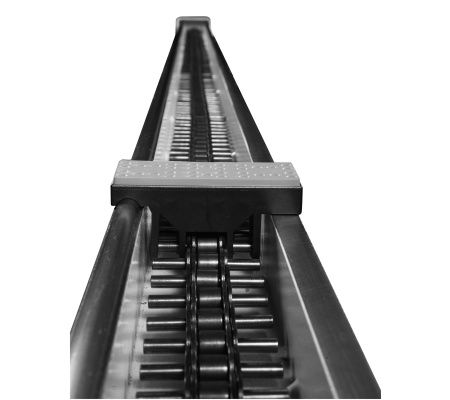

- Ερπύστρια μεταφοράς κομματιών
- Προπλάνες
- Yβριδικό καζάνι (άνω) για θερμόκολλα (EVA) και κόλλα πολυουρεθάνης (PUR) (std.)
- Δυνατότητα για αλλαγή καζανιού κόλλας (std.)
- Στρογγυλευτής γωνιών Post-froming (E550 CRT)
- 3 κενές θέσεις για μονάδες φινιρίσματος
Υψηλή απόδοση:
- 9μέτρα/λεπτό ταχύτητα προώθησης
- 50χιλ. ύψος κομματιού
- 3χιλ. ταινίες περιθωρίου σε κουλούρα
- 5χιλ.* περιθώρια σε λωρίδες (πηχάκια)
*εξαρτάται από τη σκληρότητα του υλικού
Ελάχιστος απαιτούμενος χώρος:
- 3,2 μέτρα μήκος μηχανής (Ε550 T)
- 3,7 μέτρα μήκος μηχανής (E550 CRT)
Ευκολία στη χρήση:
- Ρυθμίσεις μονάδων με ένα κομμάτι ταινίας περιθωρίου.
- Εύκολη και διαδραστική χρήση της μηχανής.
- Πλανιστές/στρογγυλευτές κατά μήκος με πολυμορφικά εργαλεία (λεπτό-ράδιο R1-ραδιο R2-ίσιο)

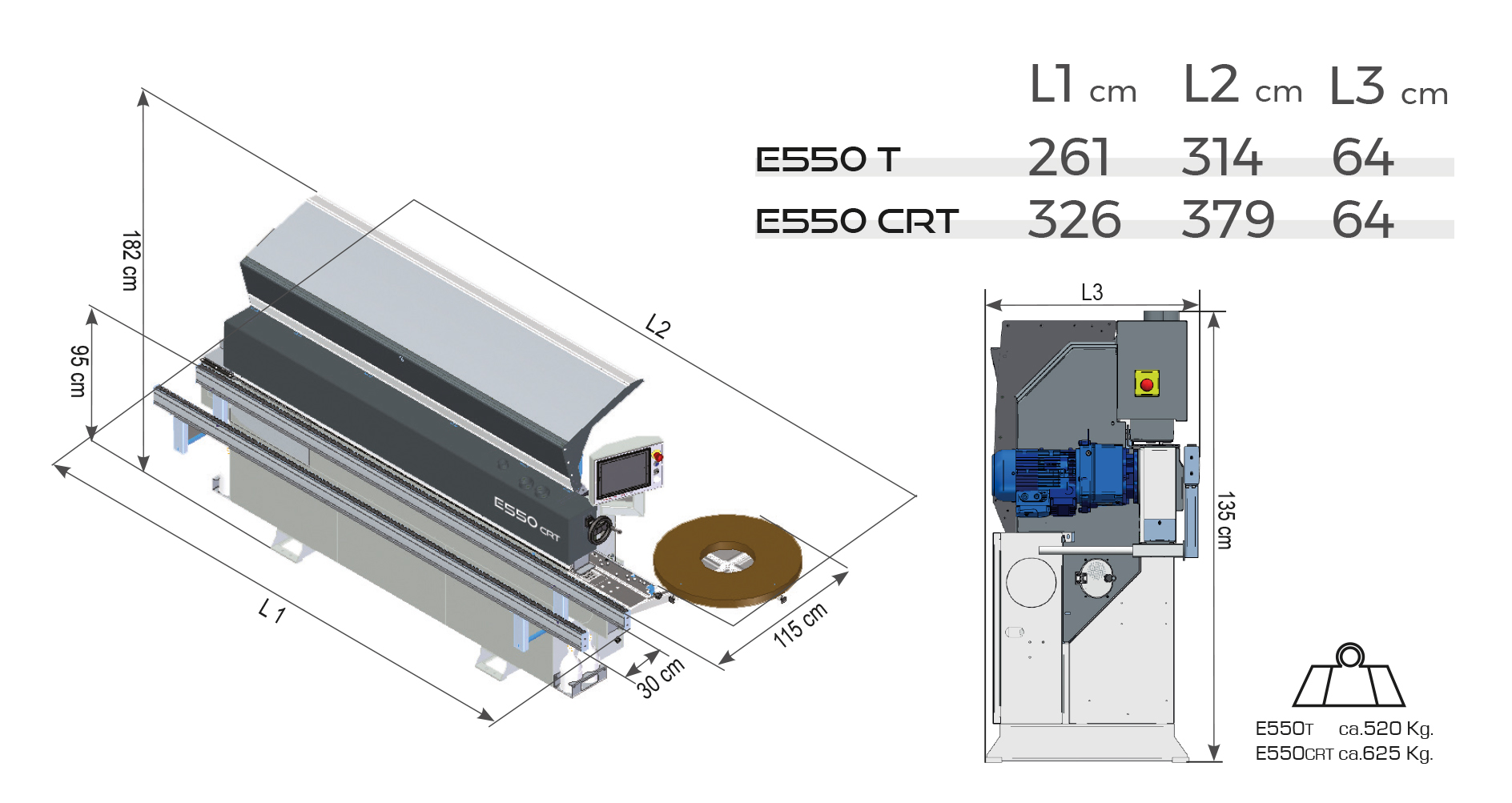

Διαστάσεις μηχανής:
Λεπτομέρειες για τη μηχανή:

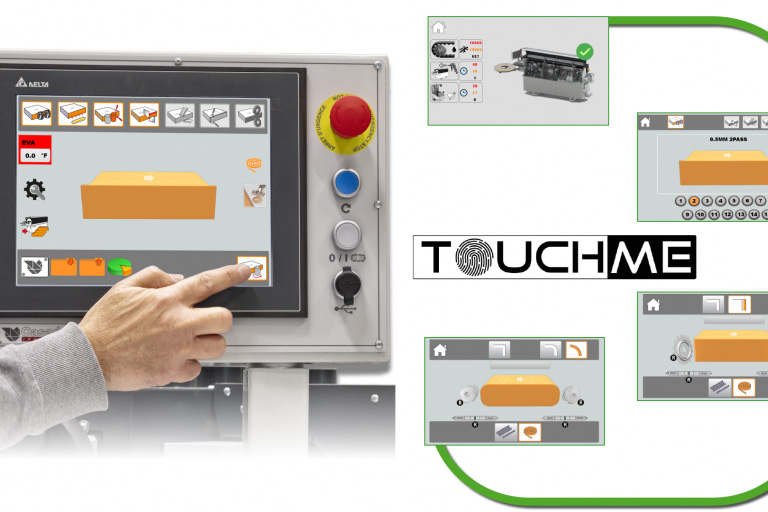

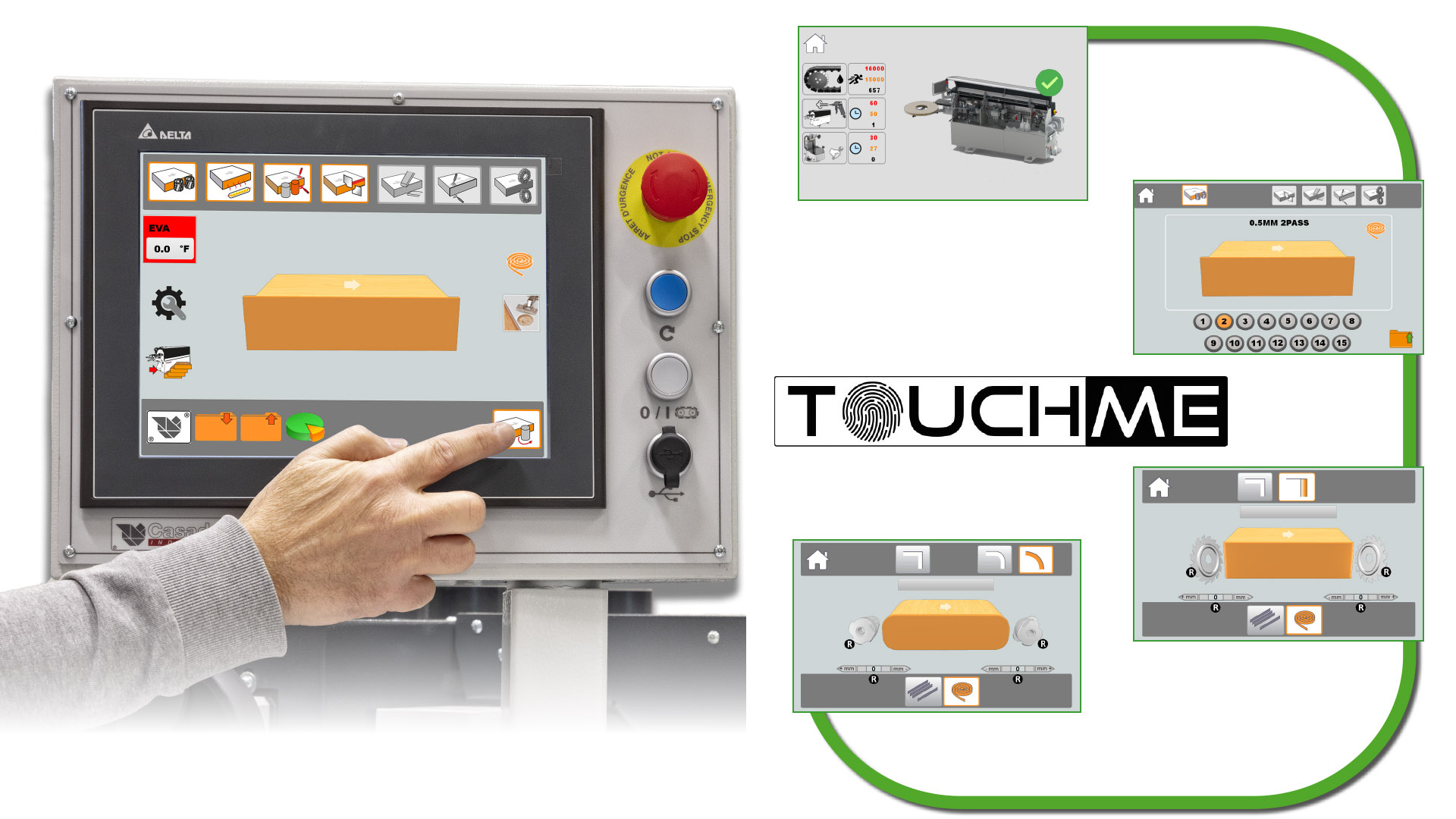

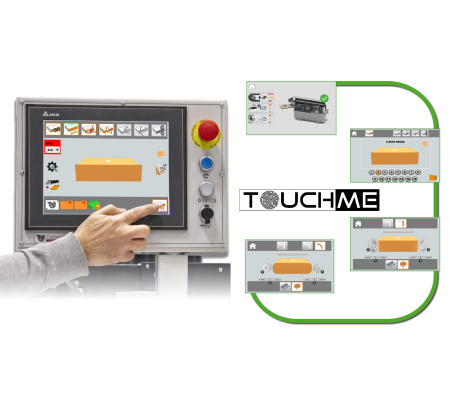

Μονάδα ελέγχου με έγχρωμη οθόνη αφής 10
ΕΥΚΟΛΙΑ ΣΤΗ ΧΡΗΣΗ – ΔΙΑΔΡΑΣΤΙΚΟΤΗΤΑ - ΑΜΕΣΟΤΗΤΑ
- Η πρώτη και μοναδική μονάδα ελέγχου με γραφικό περιβάλλον και άμεση κατανόηση.
- Γραφικό περιβάλλον χρήσης και διαγνωστικό έλεγχο.
- Έλεγχος παραγωγής κάθε στιγμή.
- Φιλικό στο χρήστη.
- Δυνατότητα επεξεργασίας με αποθηκευμένα προγράμματα.
- Αδύνατο να γίνει λάθος: Γραφική απεικόνιση του αποτελέσματος απευθείας στο πάνελ.

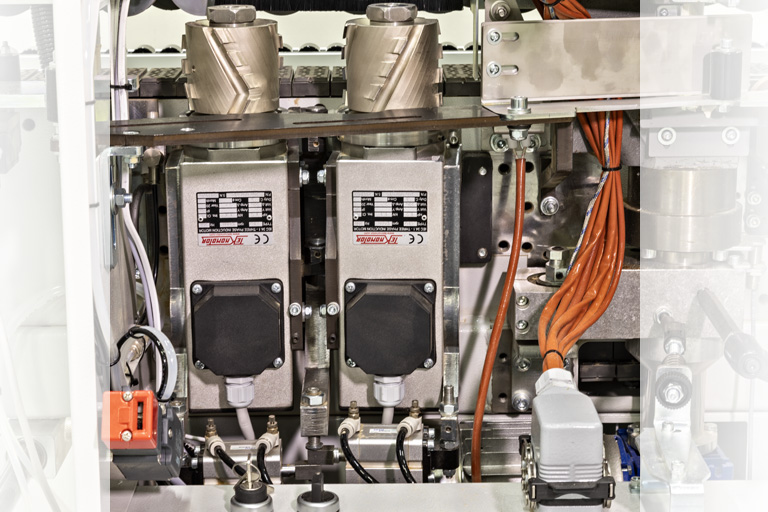

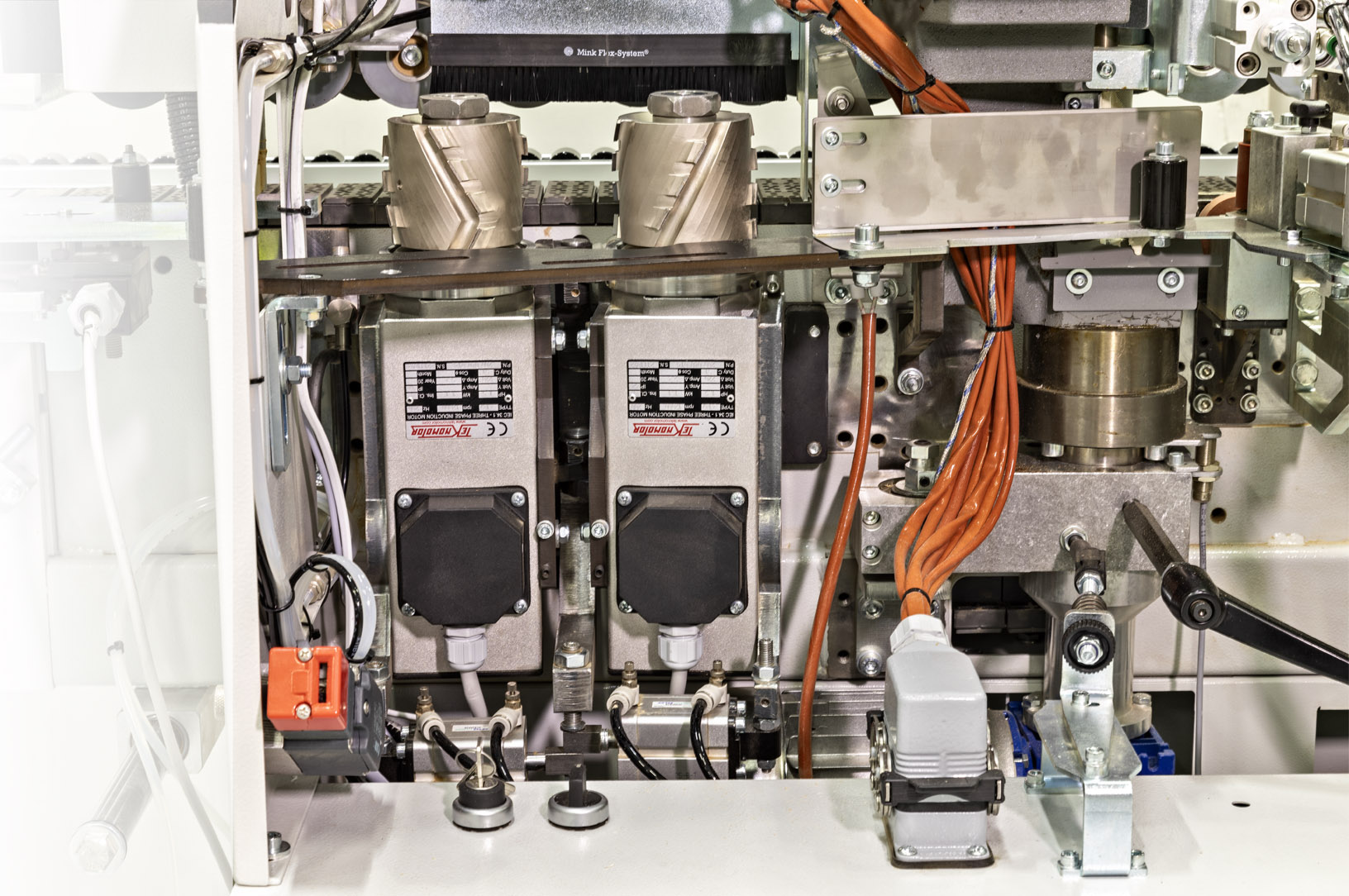

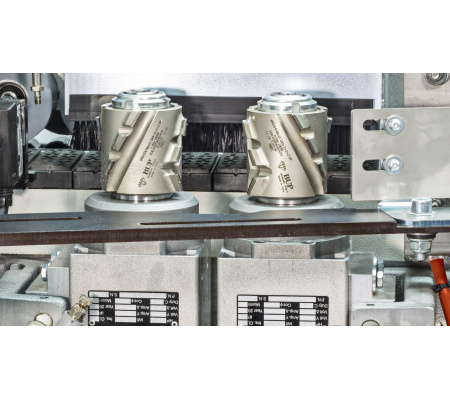

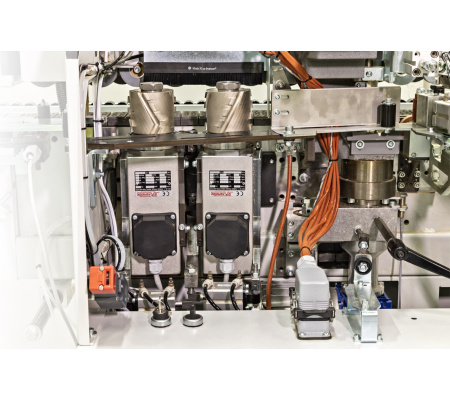

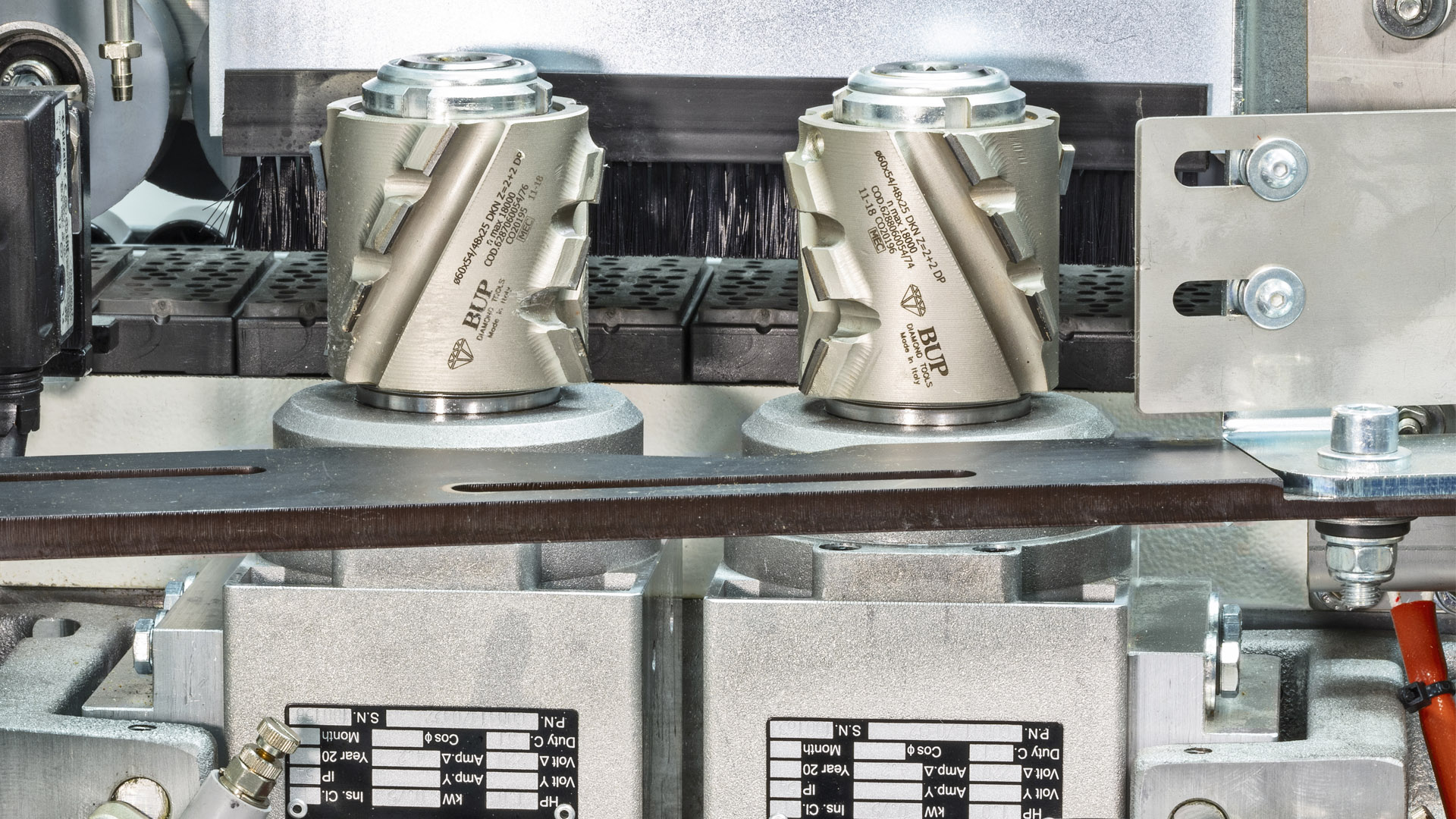

Σύστημα προφινιρίσματος (προπλάνες)
ΑΟΡΑΤΗ ΓΡΑΜΜΗ ΣΥΓΚΟΛΛΗΣΗΣ
- Εργαλεία με διαμάντια Ø60χιλ. Η=54χιλ. (E550 T)
- Εργαλεία με διαμάντια Ø80χιλ. Η=57χιλ. (E550 CRT)
- Μοτέρς υψηλής συχνότητας HF 200Hz - 12.000RPM - 0.75KW (το καθένα)
- Ξεχωριστή έξοδος απορρόφησης και φυσητήρας για καθαρισμό του κομματιού πριν την εφαρμογή της κόλλας.

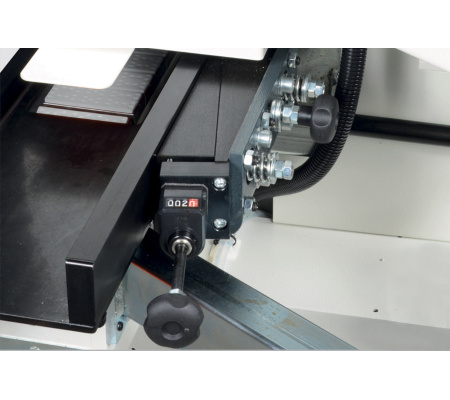

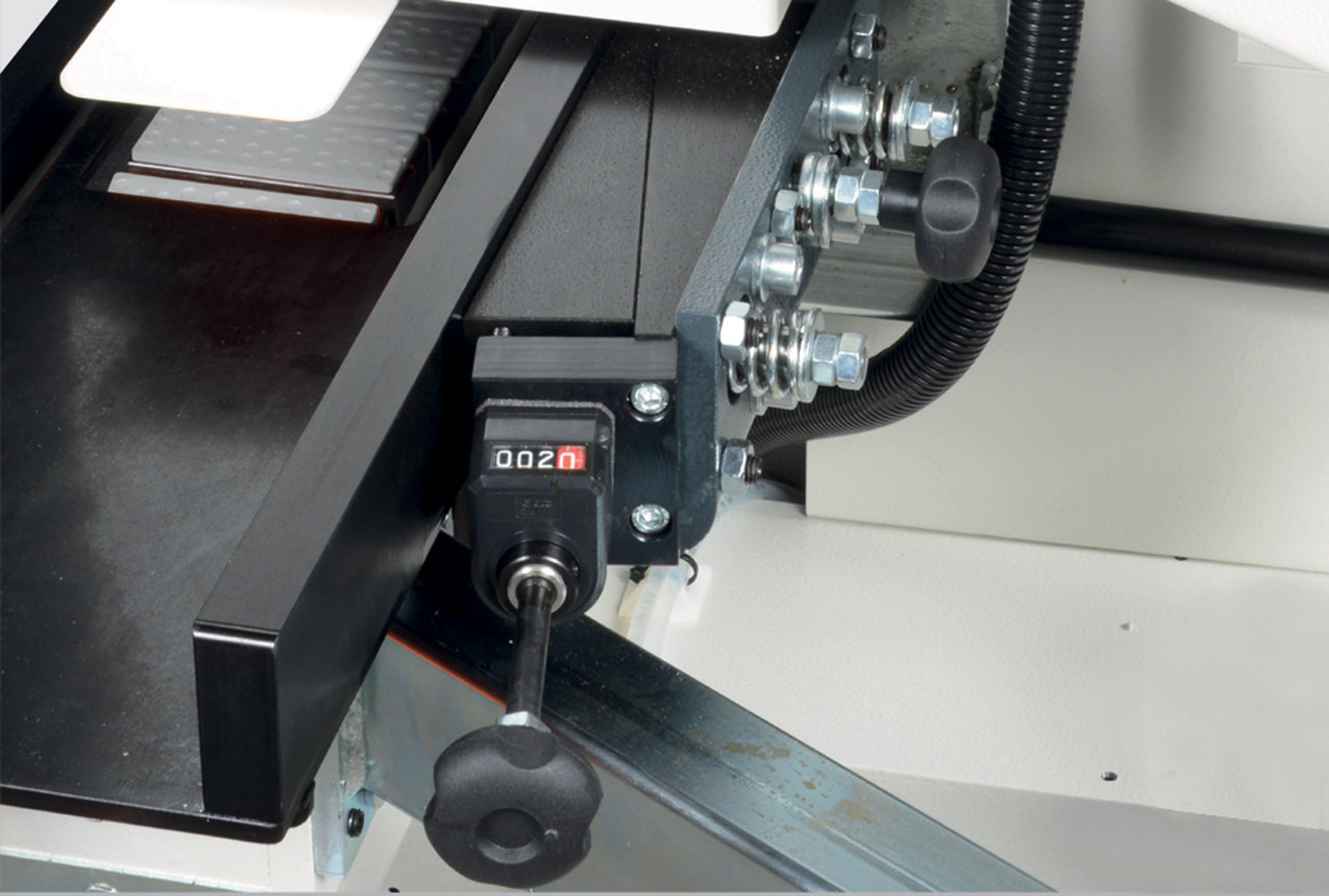

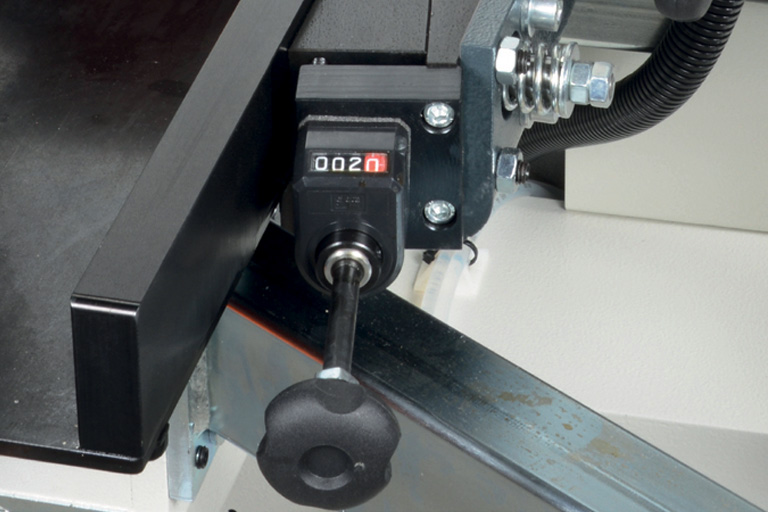

Οδηγός εισόδου (E550 T)
ΠΡΑΚΤΙΚΑ ΚΑΙ ΜΕ ΑΚΡΙΒΕΙΑ
- Οδηγός εισόδου με μικρομετρική ρύθμιση και ψηφιακό μετρητή για τη μέτρηση της απομακρυνόμενης ποσότητας υλικού
- Ρυθμιζόμενο βάθος προφινιρίσματος έως 2χιλ (μέγιστο) με ύψος κομματιού από 8-50χιλ.

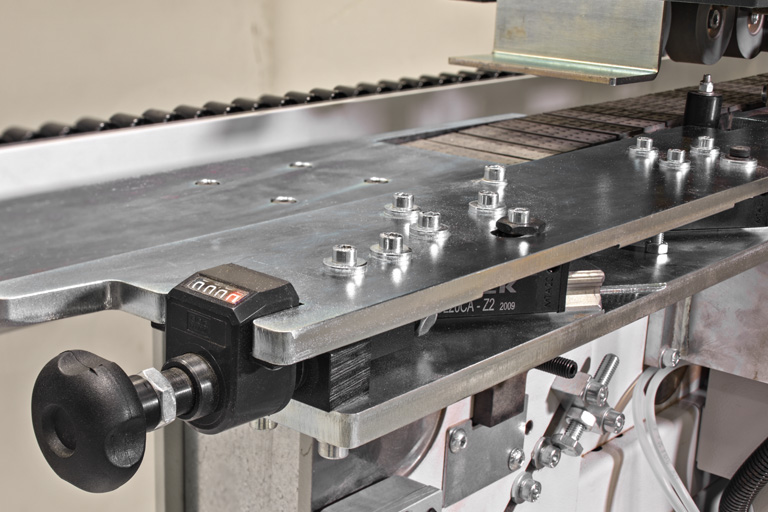

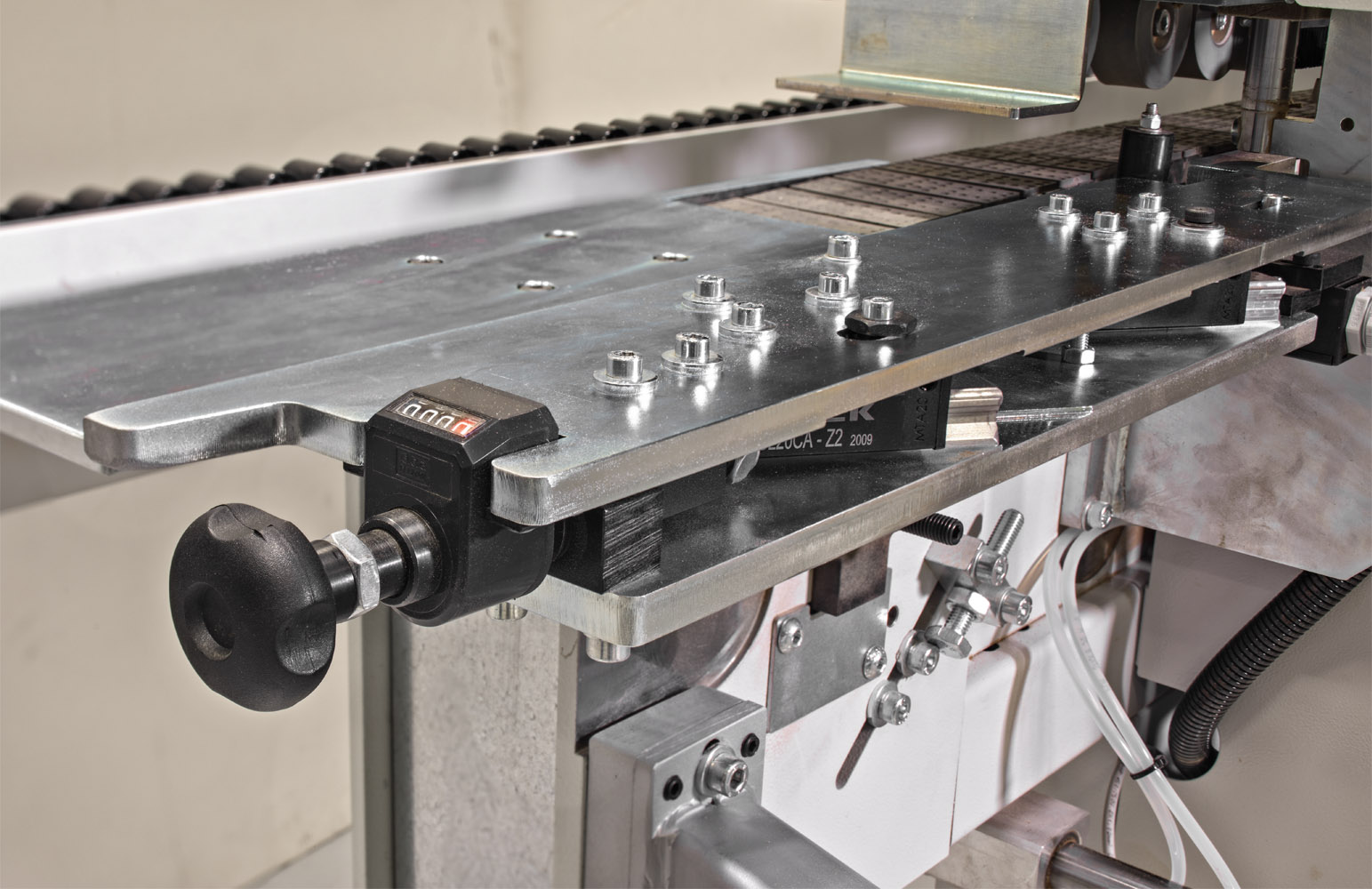

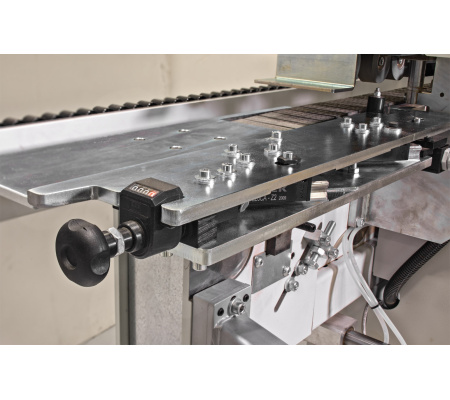

Οδηγός εισόδου (E550 CRT)
ΠΡΑΚΤΙΚΑ ΚΑΙ ΜΕ ΑΚΡΙΒΕΙΑ
- Οδηγός εισόδου με δεκαδική ρύθμιση και ψηφιακό μετρητή για τη μέτρηση της απομακρυνόμενης ποσότητας υλικού
- Μετακίνηση πάνω σε γραμμικούς οδηγούς για τοποθέτηση με υψηλή ακρίβεια
- Ρυθμιζόμενο βάθος προφινιρίσματος έως 2χιλ (μέγιστο) με ύψος κομματιού από 8-50χιλ.

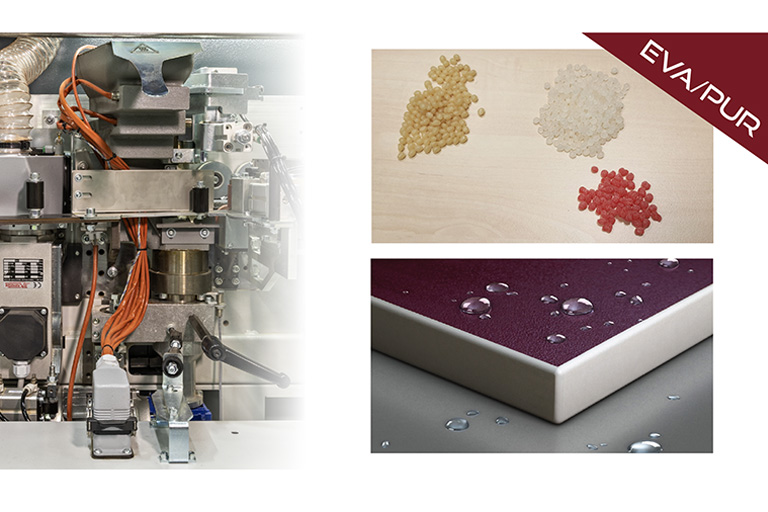

Σύστημα κόλλας για επεξεργασία θερμόκολλα EVA ή PUR κόλλα πολυουρεθάνης
- Δυνατότητα συγκόλλησης είτε με θερμόκολλα EVA ή με κόλλα πολυπυρεθάνης PUR (standard)
- Κατά τη χρήση κόλλας πολυουρεθάνη, είναι εφικτό να σβήσει η μηχανή (έως 3 μέρες, ανάλογα με τα χαρακτηριστικά της κόλλας) χωρίς να υπάρχει ανάγκη καθαρισμού της κόλλας από το καζάνι.
- Αυτόματο καθάρισμα του ράουλου επάλειψης κόλλας
- Ράουλο επάλειψης κόλλας με εσωτερική ηλεκτρική αντίσταση για ομοιόμορφη και σταθερή θερμοκρασία.
- Χειροκίνητη τροφοδοσία κόλλας με κόκκους (1,4κιλά χωρητικότητα).
- Αυτόματος κύκλος καθαρισμού κόλλας, επιτρέπει την αλλαγή του τύπου κόλλας μέσα σε 15λεπτά.
- Δυνατότητα εναλλαγής (με σύστημα "Quick release") του καζανιού κόλλας γρήγορα και εύκολα (standard). Προσφέρει τη δυνατότητα να χρησιμοποιηθεί επιπλέον καζάνι κόλλας τύπου EVA ή EVA/PUR (optional).
- Δυνατότητα αντίστροφης περιστροφής του ράουλου επάλειψης κόλλας για ειδικές εργασίες (optional)
Σοκοροκόφτης
ΑΠΟΔΟΣΗ ΚΑΙ ΕΥΕΛΙΞΙΑ
- 2 δίσκοι κοπής για τέλειο σοκόριασμα του περισσεύματος ταινίας στο μπροστινό και το
πίσω τμήμα του κομματιού. Για κάθε τύπο περιθωρίου.
- Έλεγχος κύκλου κοπής μέσω PLC
- Μοτέρ HF 200 Hz – 12.000 rpm – 0.22 kW
- Ενσωματωμένο σύστημα απορρόφησης

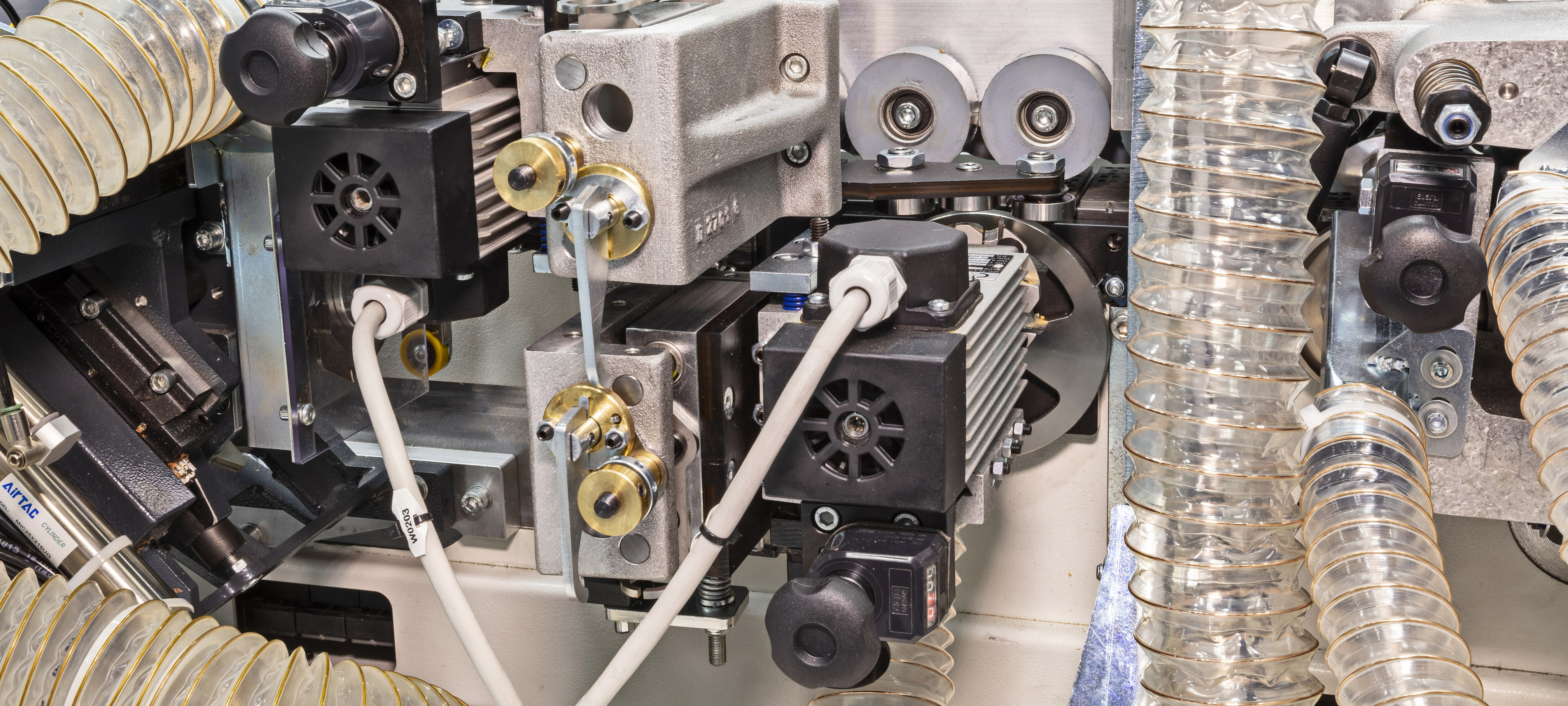

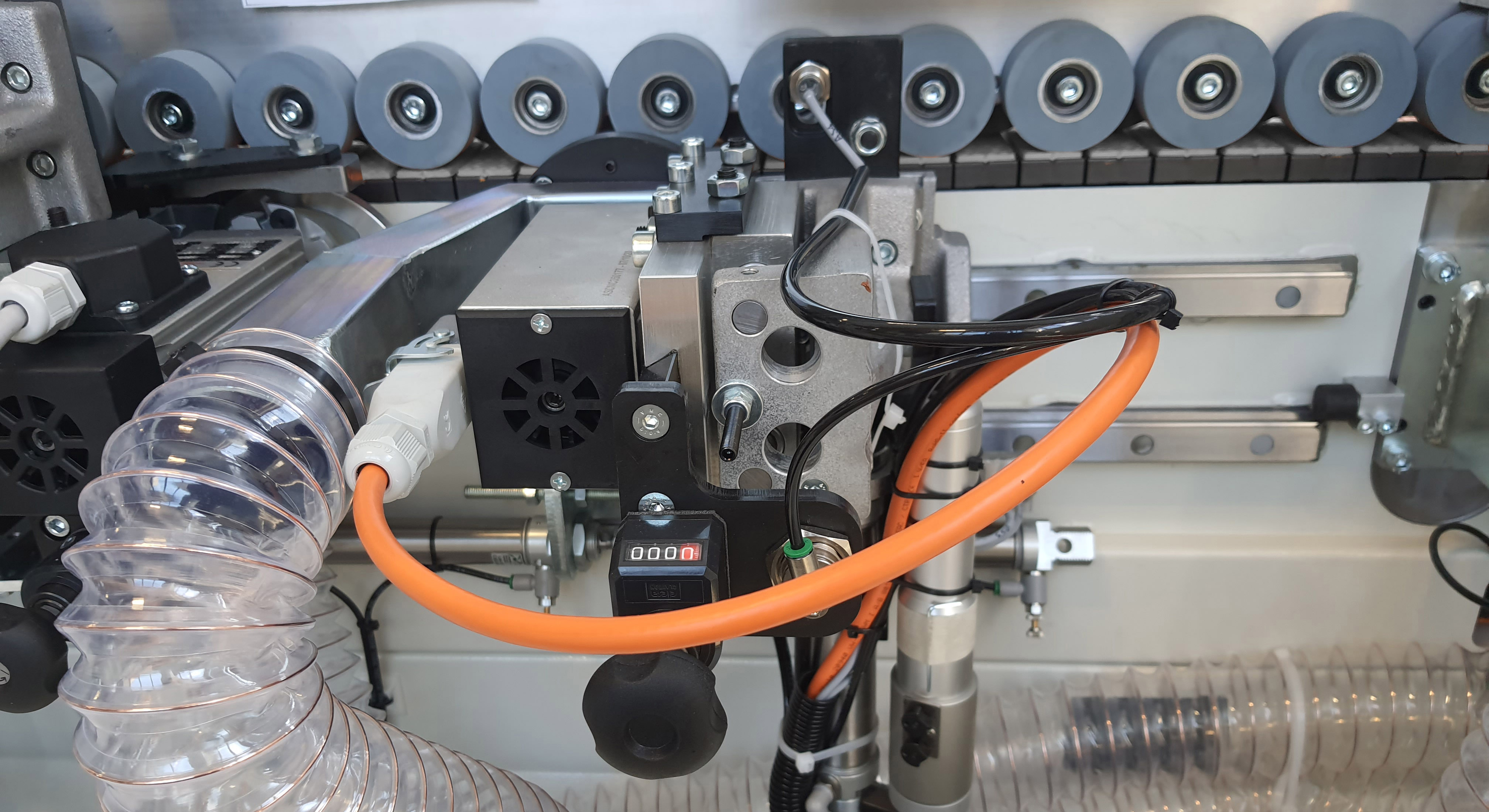

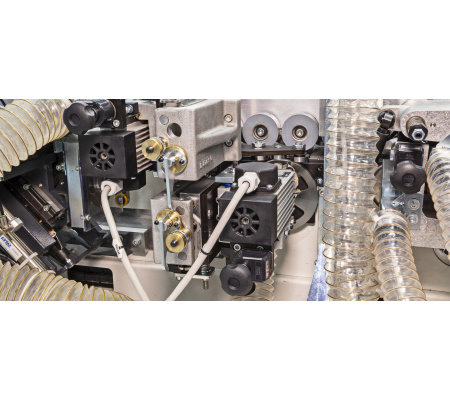

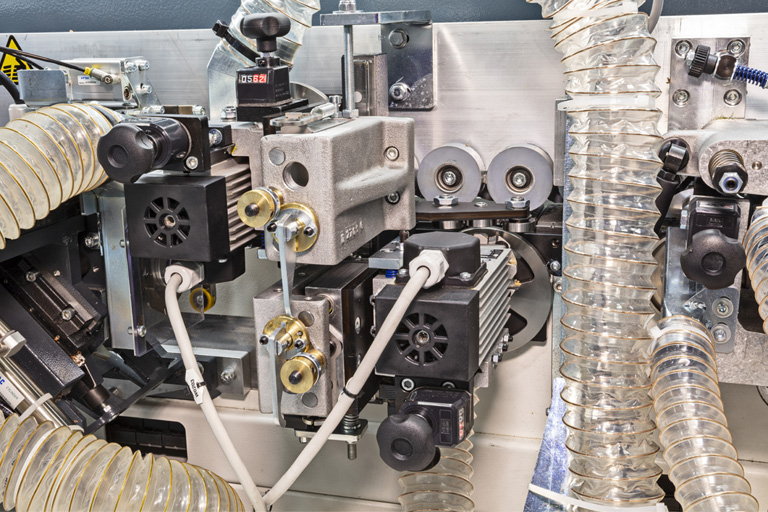

Πλανιστές - Στρογγυλευτές κατά μήκος
ΤΕΣΕΡΙΣ (4) ΕΠΕΞΕΡΓΑΣΙΕΣ
- Γρήγορη εναλλαγή από κοπή σε λεπτή ταινία, ράδιο ή πηχάκια (ίσιο).
- Το σύστημα “διαβάζει” το πάχος της ταινίας, αποτρέποντας λάθη!
- N. 2 μοτέρς HF 200 Hz. - 12.000 RPM - 0,37 Kw
- Σύστημα Pro Nesting για επεξεργασία τρυπημένων κομματιών (optional)
Στρογγυλευτής γωνιών - Post forming (E550 CRT)
ΤΕΛΕΙΟ ΦΙΝΙΡΙΣΜΑ
- Επεξεργασία των ακμών μπροστά και πίσω σε κομμάτια ίσια, καμπύλα και post-formed.
- Για πλαστικές ταινίες, με στροφείο Ø50 Ζ4 με διαμάντια
- Για προφίλ ταινίας 2χιλ.
- Εμπρόσθιος αντιγραφέας δακτυλίδι-pad από ανοξείδωτο ατσάλι
- Κάθετος/οριζόντιος αντιγραφέας με τροχό διαμέτρου Ø50χιλ.
- Δυνατότητα επιλογής από το PLC την επεξεργασία του μπροστά / πίσω / μπροστά+πίσω τμήματος του κομματιού.
Η μηχανή διαθέτει πλούσιο standard και optional εξοπλισμό.
Προαιρετικός εξοπλισμός:

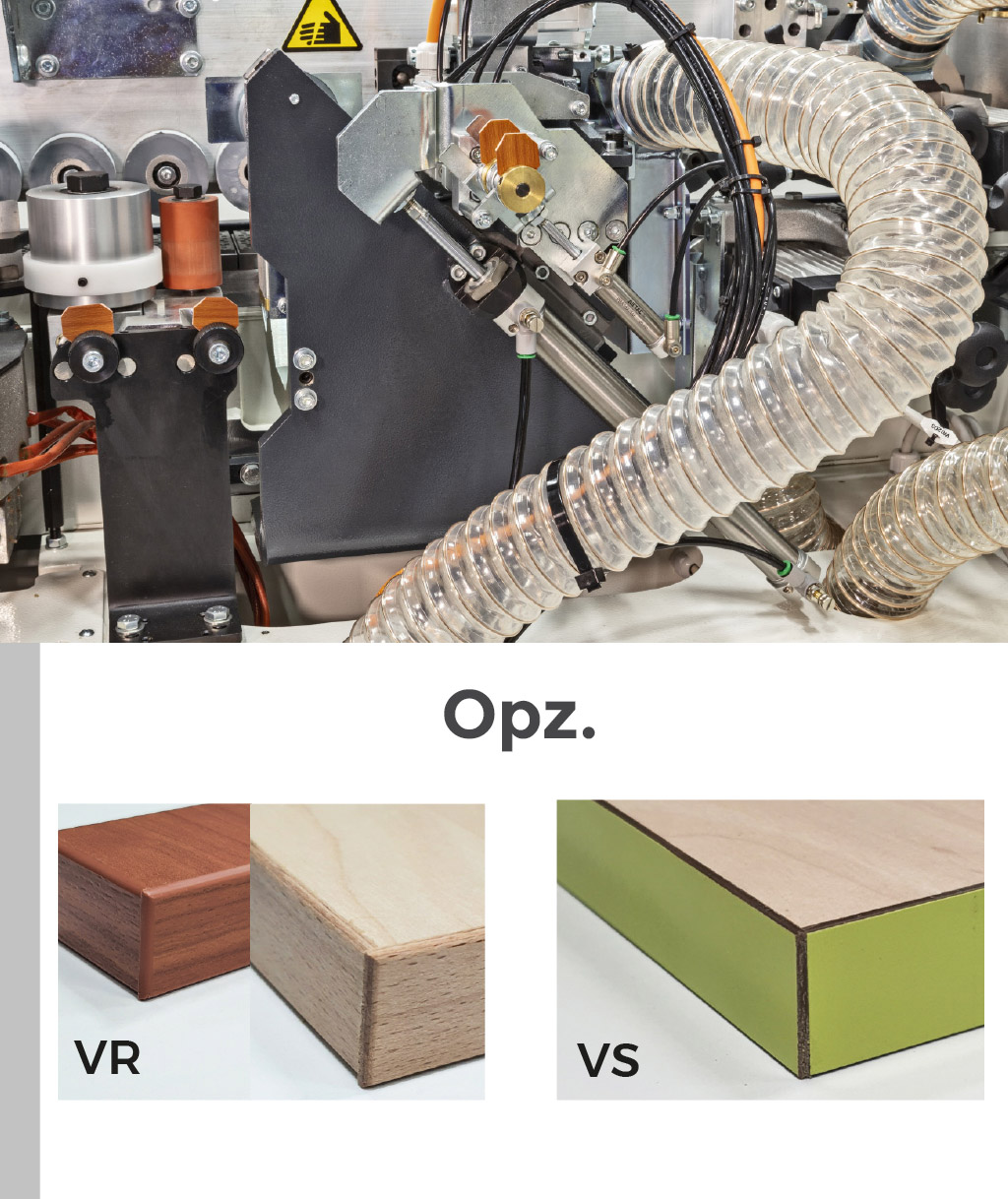

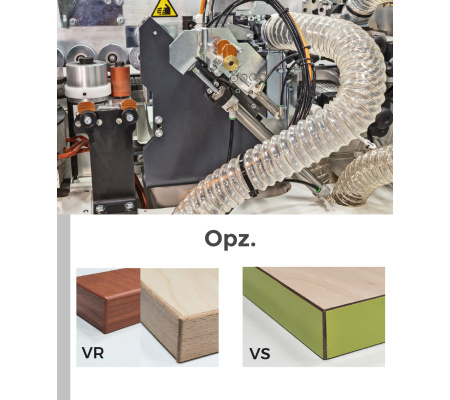

Σοκοροκόφτης Multifunction αντί του standard
Για το σοκόριασμα του περισσεύματος ταινίας στο μπροστινό και το πίσω τμήμα του κομματιού . Εξομαλύνει τις δύο ακμές μπροστά – πίσω πραγματοποιώντας μία κάθετη κοπή με καμπύλη (έκδοση VS1) ή ράδιο (έκδοση VR1). (Εξομάλυνση κατά μήκος της ακμής – όχι στις
γωνίες).
2 λειτουργίες επεξεργασίας:
- VS1 Εργαλείο για ίσιο/λοξό σοκόριασμα
- VR1 Εργαλείο για ίσιο/ράδιο σοκόριασμα
Η μονάδα του σοκοροκόφτη ελέγχεται από τη μονάδα ελέγχου με δυνατότητα επιλογής τρόπου επεξεργασίας εξειδικευμένα για την μπροστινή και την πίσω ακμή του κομματιού.
- Μοτέρ υψηλής συχνότητας HF 0.27kW - 12.000RPM
- Ενσωματωμένο σύστημα απορρόφησης

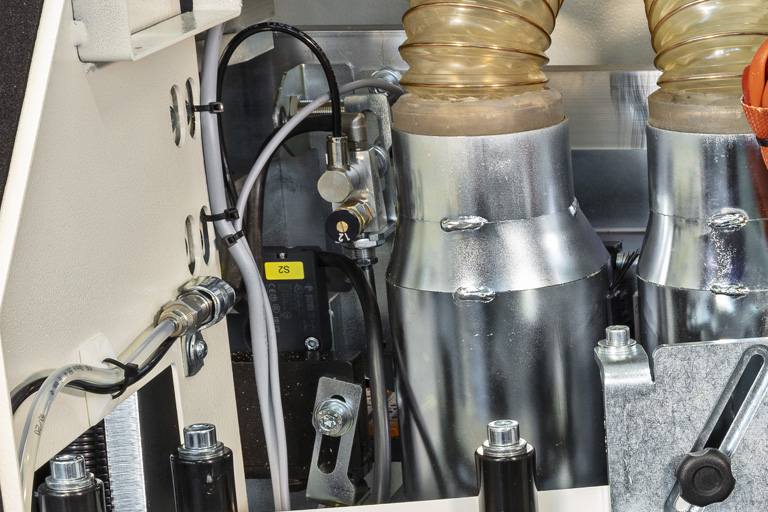

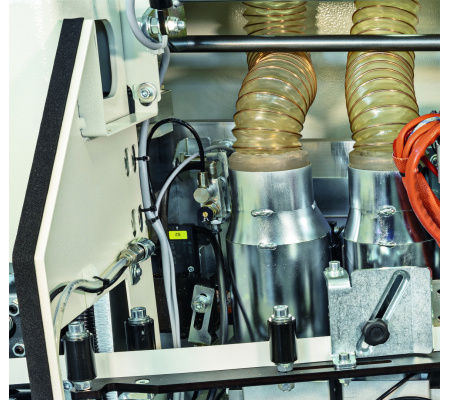

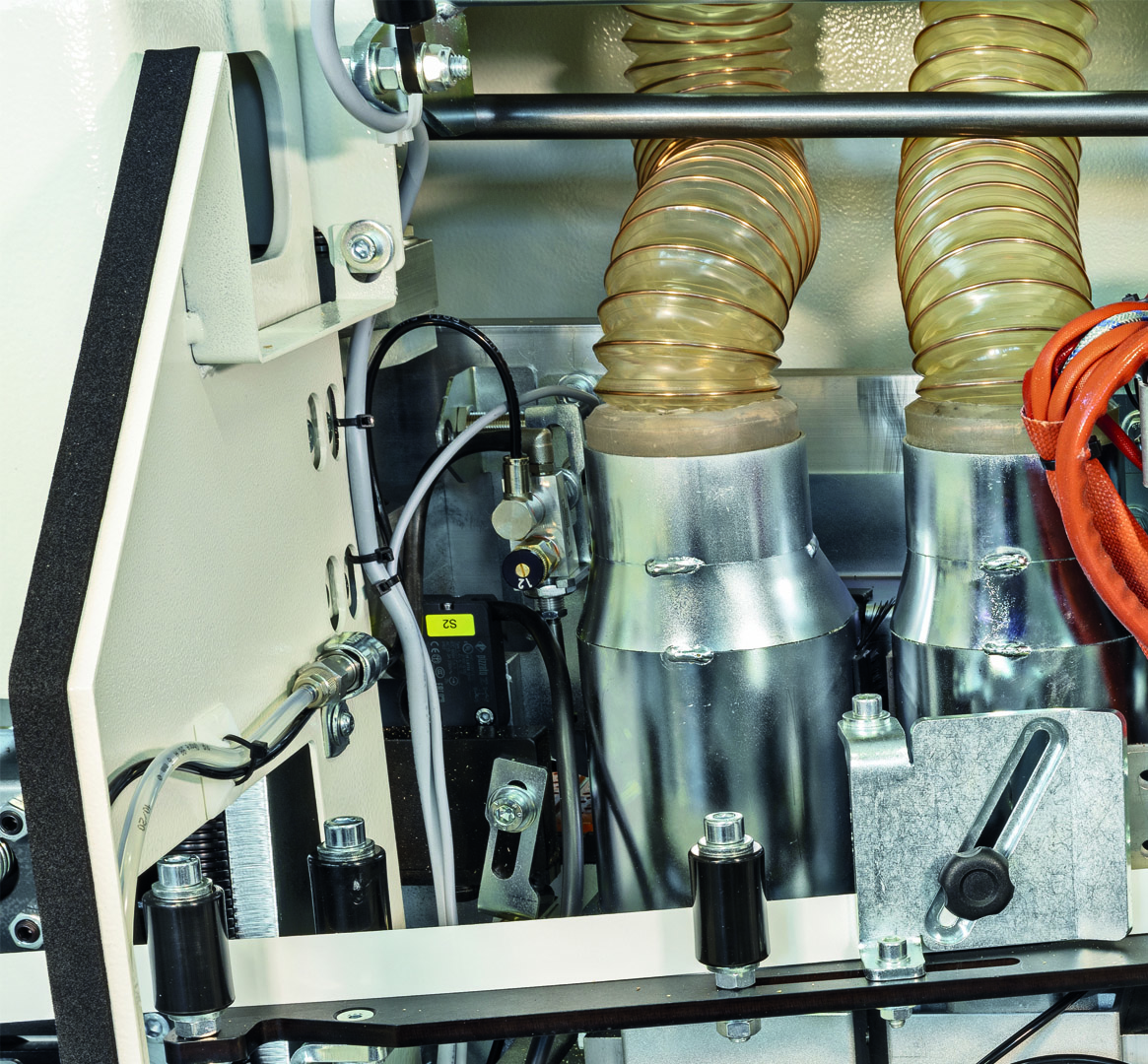

Ψεκασμός με αντικολλητικό υγρό στην είσοδο της μηχανής
ΤΕΛΕΙΟ ΚΑΘΑΡΙΣΜΑ ΣΤΗ ΣΤΙΓΜΗ
- Έλεγχος από το PLC.
- x2 ψεκαστικά (άνω/κάτω) και δοχείο για υγρό

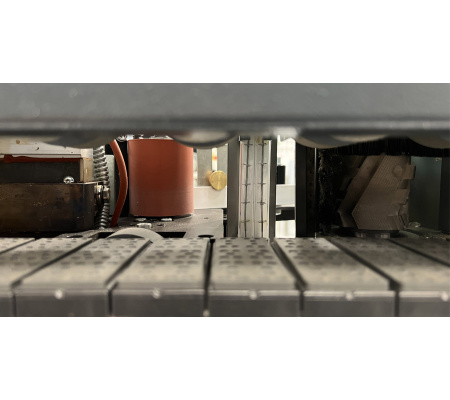

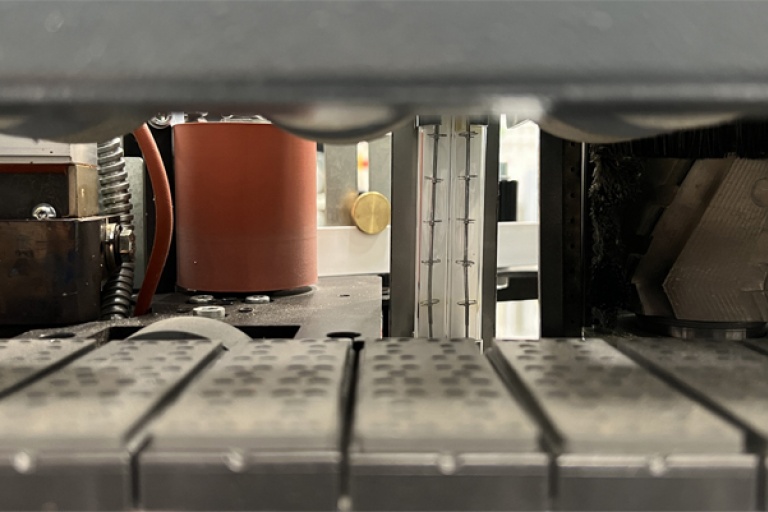

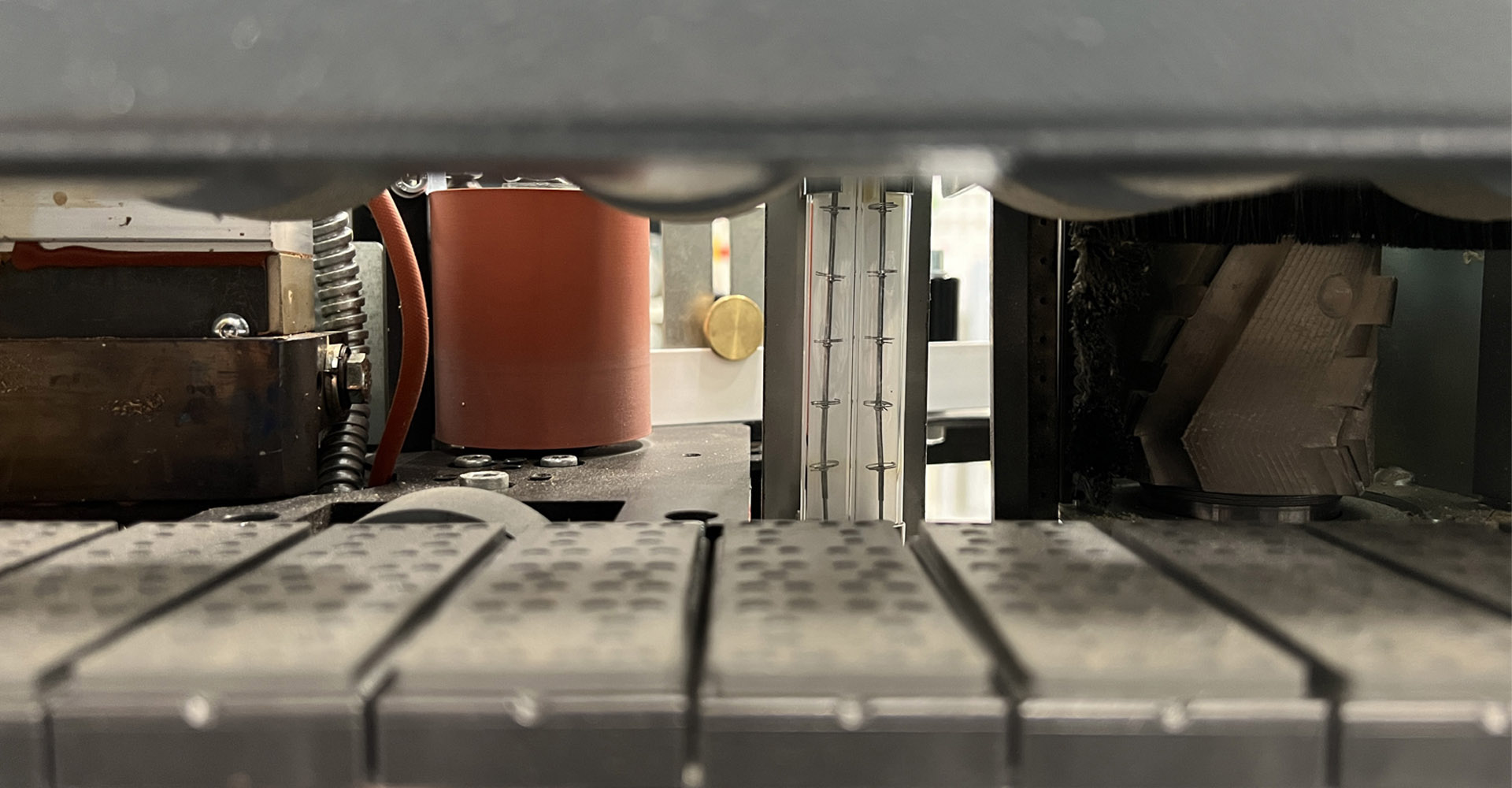

Λυχνία υπέρυθρης ακτινοβολίας
ΕΞΑΣΦΑΛΙΣΗ ΤΩΝ ΤΕΛΕΙΩΝ ΣΥΝΘΗΚΩΝ ΣΥΓΚΟΛΛΗΣΗΣ
- Θερμαίνει τα κομμάτια και αφαιρεί όλα τα υπολείμματα υγρασίας πριν την τοποθέτηση της κόλλας.

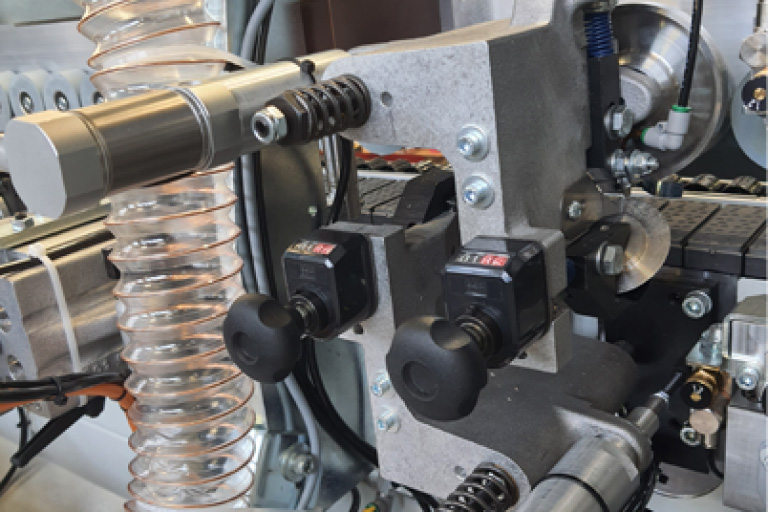

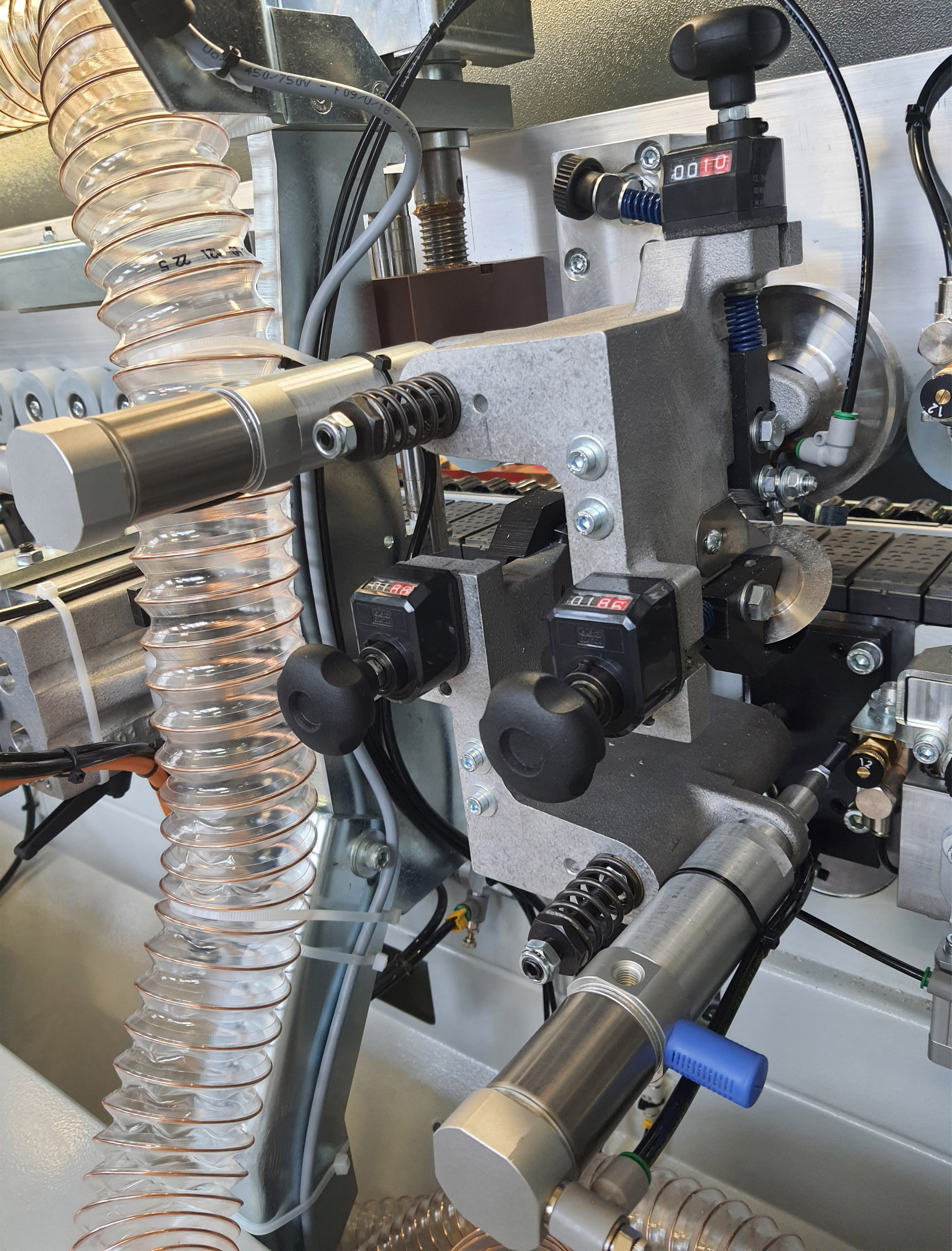

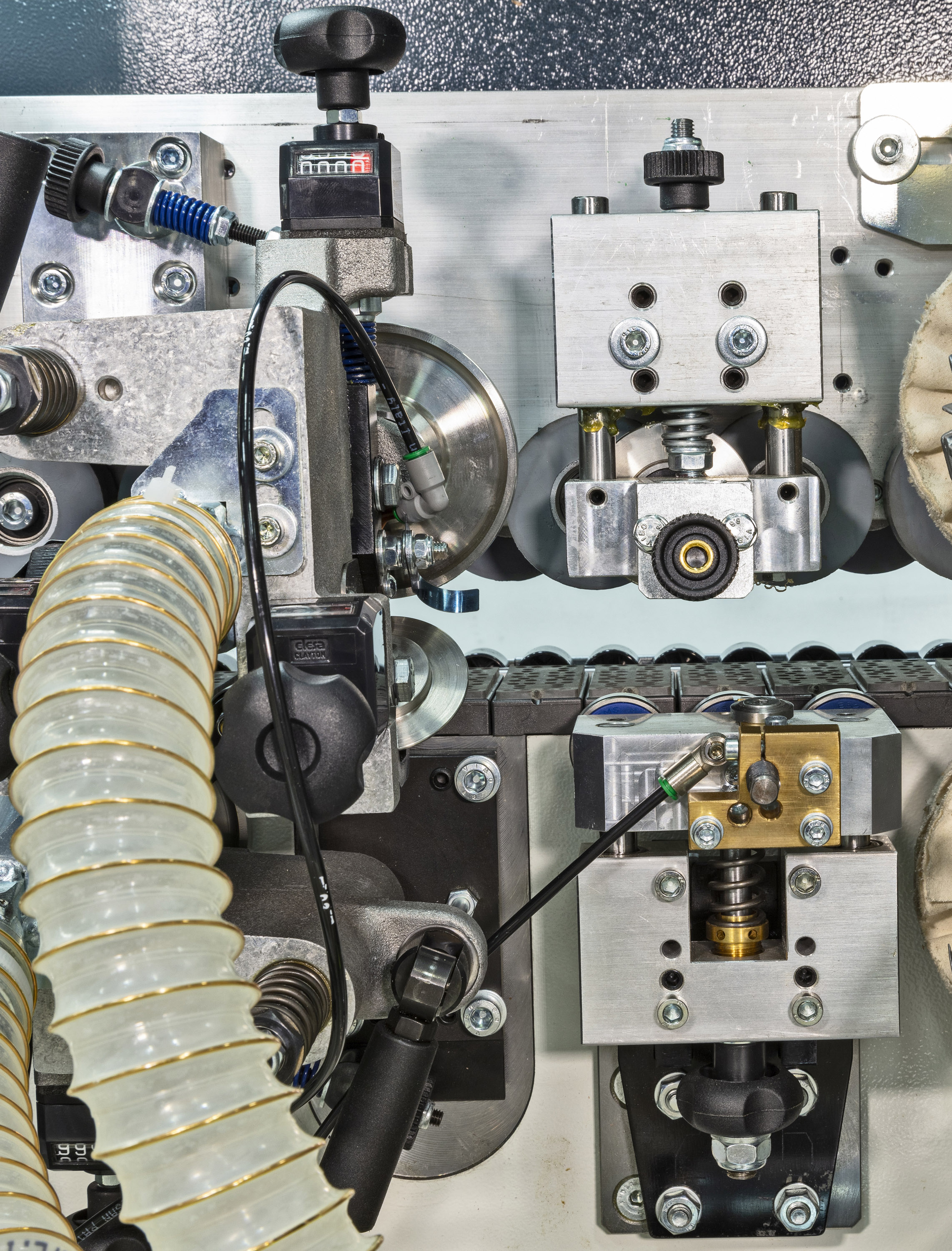

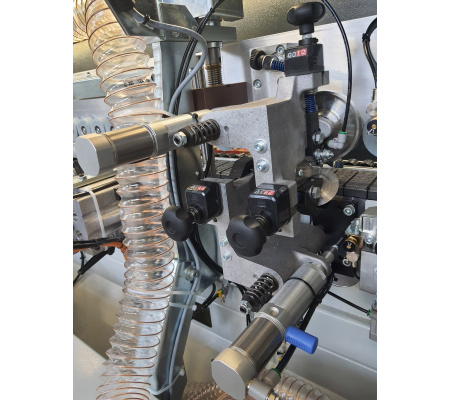

Ξύστρες μορφής με optionals
ΤΕΛΕΙΕΣ ΠΛΑΣΤΙΚΕΣ ΤΑΙΝΙΕΣ ΑΚΟΜΑ ΚΑΙ ΚΟΝΤΡΑ ΣΤΟ ΦΩΣ
Συνίσταται για τέλειο φινίρισμα της ακμής των πλαστικών περιθωρίων
- Φυσητήρες για αποκόλληση και απομάκρυνση των ροκανιδιών
- Σύστημα απορρόφησης που περιλαμβάνει κουτί για διαχωρισμό και συλλογή των υπολειμμάτων από τις ξύστρες.
- Πνευματική απομόνωση της μονάδας από το PLC μέσω Touch screen (προαιρετικό)
- Σύστημα Pro Nesting για επεξεργασία τρυπημένων κομματιών (προαιρετικό)

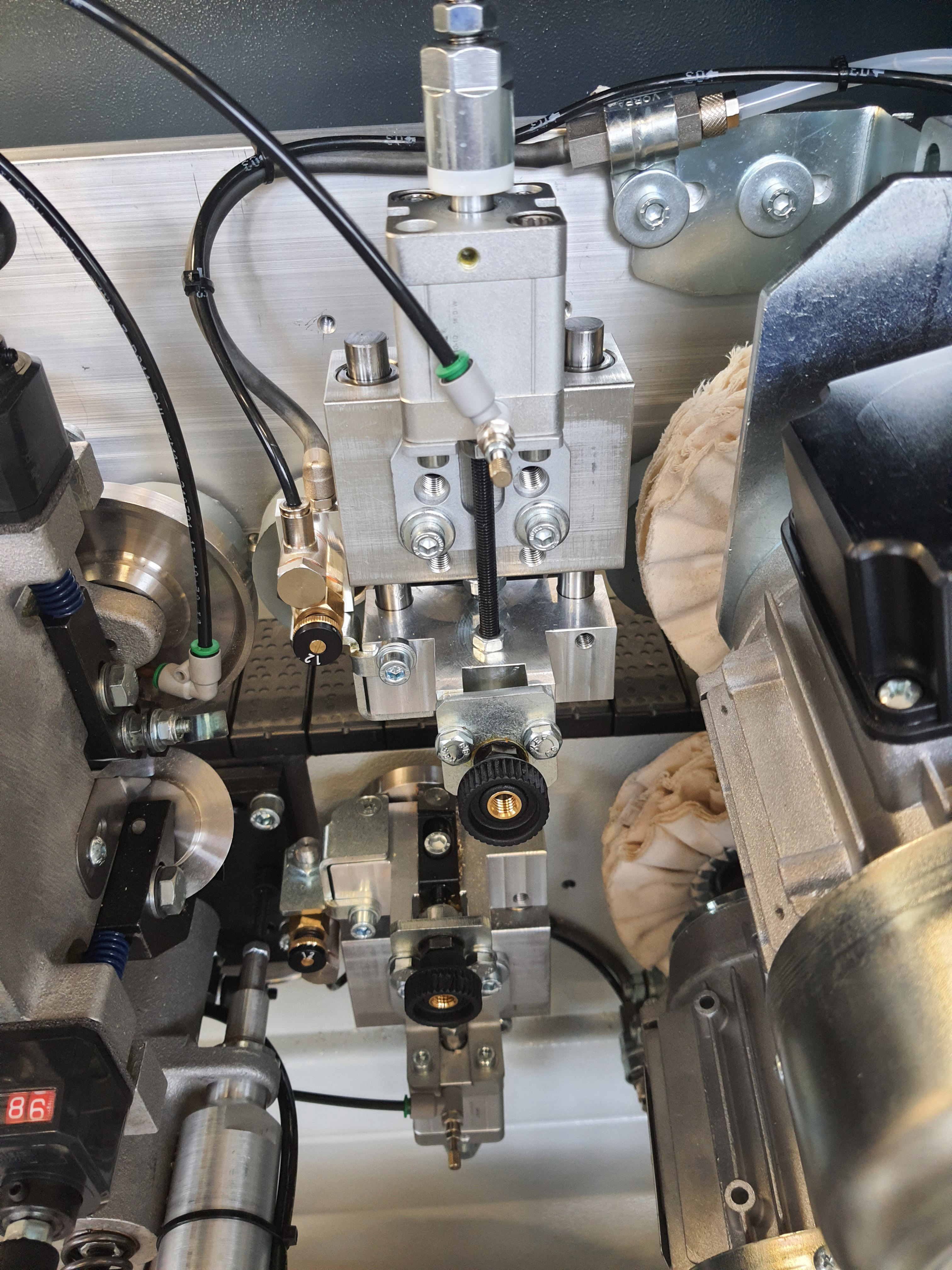

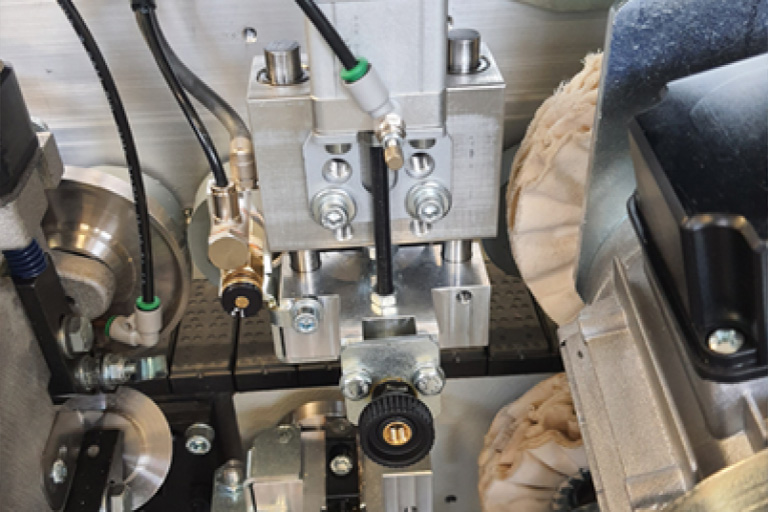

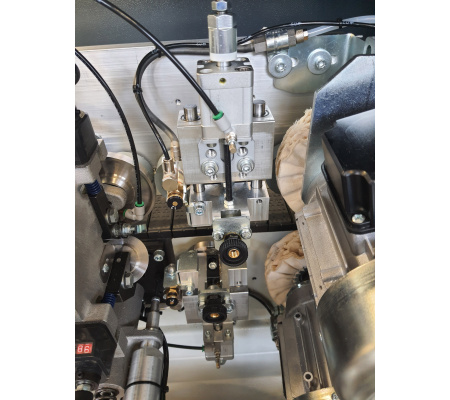

Ξύστρες κόλλας επιφανείας με optionals
ΑΠΟΜΑΚΡΥΝΣΗ ΕΠΙΠΛΕΟΝ ΚΟΛΛΑΣ
- Δίσκοι αντιγραφής με αυτόματο σύστημα καθαρισμού.
- Δύο ξεχωριστά πόμολα που επιτρέπουν την εύκολη τοποθέτηση του εργαλείου και τη γρήγορη απομόνωση της μονάδας.
- Πνευματική απομόνωση της μονάδας από τη μονάδα ελέγχου (προαιρετικό)
- Σύστημα Pro Nesting για τρυπημένα κομμάτια (προαιρετικό)

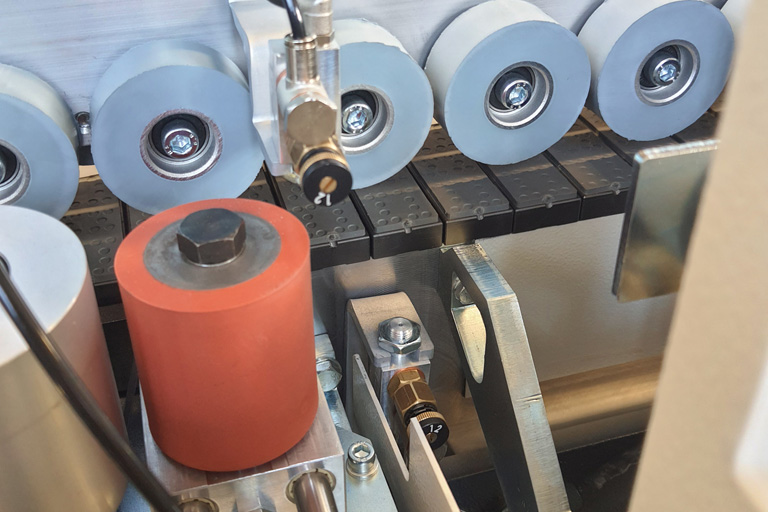

Ψεκασμός με αντιστατικό και ψυκτικό υγρό
ΕΞΑΣΦΑΛΙΣΗ ΤΩΝ ΚΑΛΥΤΕΡΩΝ ΣΥΝΘΗΚΩΝ ΕΡΓΑΣΙΑΣ
- Λειτουργία μονάδας από το PLC
- x2 ψεκαστικά (άνω/κάτω)
- Προτείνεται σε συνδυασμό με τη μονάδα κόλλας PUR
- Εναλλακτικά μπορείτε να επιλέξετε προαιρετικά το σύστημα ψεκασμού για ευαίσθητες και γυαλιστερές επιφάνειες και περιθώρια (High gloss)
Βούρτσες
ΛΑΜΠΕΡΕΣ ΚΑΙ ΓΥΑΛΙΣΤΕΡΕΣ ΑΚΜΕΣ
- Ομοιόμορφο χρώμα ακόμα και σε επεξεργασμένες ακμές
- Καθάρισμα του κομματιού
- 2 μοτερ με ταχύτητα περιστροφής 1400RPM
- 2 βούρτσες διαμέτρου 120χιλ.
Ψεκασμός με καθαριστικό υγρό στην έξοδο της μηχανής
ΑΠΟΤΕΛΕΣΜΑ ΣΑΝ ΚΑΘΡΕΦΤΗΣ
- Έλεγχος από το PLC.
- x2 ψεκαστικά (άνω/κάτω) και δοχείο για υγρό
Επιπλέον στήριξη με ράουλα για διευκόλυνση επεξεργασίας μεγάλων κομματιών
- Βελτιώνει τη στήριξη και επεξεργασία μεγάλων κομματιών

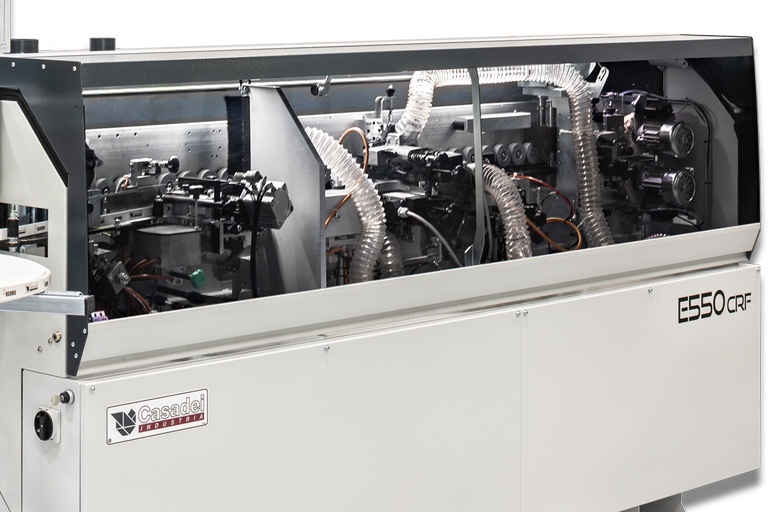

Φωτισμός LED στο εσωτερικό της μηχανής
ΟΛΕΣ ΟΙ ΜΟΝΑΔΕΣ ΥΠΟ ΕΛΕΓΧΟ
- Επαρκής εσωτερικός LED φωτισμός των μονάδων λειτουργίας της μηχανής, που επιτρέπει την ασφαλή συντήρηση των μονάδων ακόμα και σε χώρους με χαμηλό φωτισμό.
